特長

オーディオインターフェイス

• 24ビット、最大192kHzのサンプルレートをサポート
• 18インx 24アウトの最大同時入出力チャンネル：
  • 8チャンネルのマイク、ライン、ハイインピーダンスアナログ-デジタル変換入力
• 14チャンネルのデジタル-アナログ変換：（下記を含む）
  • 8モノライン出力
  • ステレオモニター出力
  • 2ステレオヘッドフォン出力
• 10チャンネルデジタルI/O：
  • 8チャンネルADATオプティカルI/O（S/MUX対応）
  • 2チャンネルコアキシャルS/PDIF I/O　（SRC搭載）
  • FireWire 800ポート×2、デイジーチェーン可能
• 32ビット、64ビットのデバイスドライバー

マイク・プリアンプ

• ハイリゾリューションでクリアなデジタルコントロールのアナログマイクプリアンプ×4
• フロントパネルを含むプリアンプのすべてのパラメーターをソフトウェアでコントロール可能
• 切替式ローカットフィルター、48Vファンタム電源、20dBのパッド、フェイズの反転、ステレオリンク

モニタリング

• ステレオモニター出力（8系統のラインアウトから独立した）
• 原音に忠実なデジタルコントロールによるアナログモニター出力
• モニターレベルとミュートをフロントパネルからコントロール可能
• 独立したミックスバスのステレオヘッドフォン出力×2
• ヘッドフォン出力用の独立したフロントパネルアナログボリュームコントロール
• モニターバスレベルのフロントパネルプリフェーダーメーター
• モニター出力のミラーリングが可能なS/PDIF出力

UAD-2 オンボード・プロセッサー

• 2台、または4台のSHARCプロセッサーを搭載したDUO、または QUADモデルを用意
• Apolloのデジタル/アナログ入力のすべてにUADパワードプラグイン処理を適用可能
• DAWで使用中には、他のUAD-2製品と同様の機能と性能を使用可能
• 他のUAD-2デバイスと合わせ、さらにミキシングDSPを増加可能
• UADパワードプラグイン “Analog Classics”をバンドル
• すべてのUAD-2パワードプラグインライブラリーはオンラインで24時間購入可能

ソフトウェア

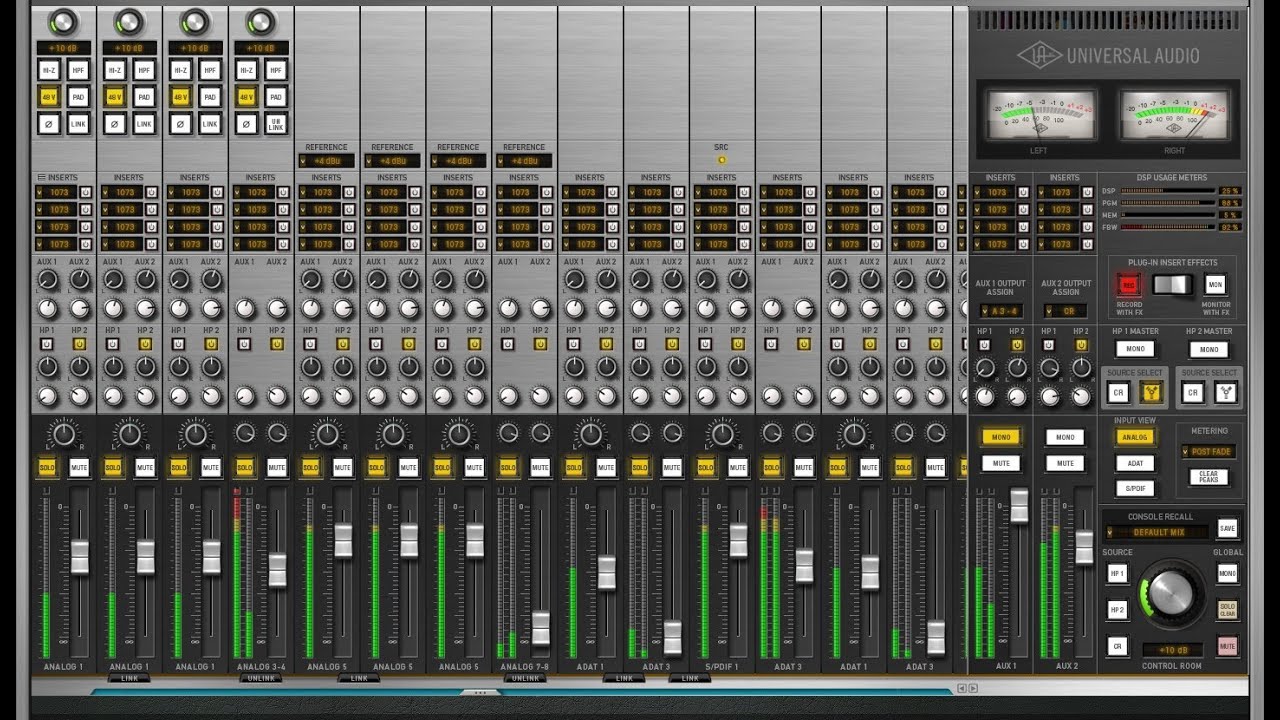

• コンソールアプリケーション：
  • リアルタイムにUADパワードプラグインの処理が可能
  • リアルタイムモニタリングとトラッキング用のDSPミキサー
  • Apolloのすべての機能をリアルタイムコントロール
• コンソールリコールプラグイン：
  • 簡単にリコールするためにDAWセッション内にApolloのコンフィグレーションを保存可能
  • DAW内からフロントパネルのパラメーターのコントロールが可能
  • 対応するプラグインフォーマット：VST、 RTAS、Audio Units
• UADメーターとコントロールパネルアプリケーション：
  • 全体的なUAD-2設定とパワードプラグインのセッティングとＤＳＰ使用率をモニター



最小システム要件

ホストコンピューターはApolloを使用するために下記の要件を満たしているか、超えている必要があります。：

• インテルベースの Macintosh コンピューター
• Mac OS X 10.6.8 Snow Leopard 、または10.7.2 Lion 以降/li>
• UAD パワードプラグイン v6.1.1 以降
• FireWire 800 ポート
• 1024 x 900 以上のレゾリューションに対応したモニター
• 1 GB以上の空き容量ハードディスクドライブ
• CD-ROMドライブ、またはインターネット接続
• 製品登録、UADプラグインオーサライゼーション、アップデートのためのインターネット接続



スペック

注：以下の仕様は完全なリストのサブセットです。完全な製品仕様については、Apolloハードウェアマニュアルを参照して下さい。

システム

• I/O コンポーネント
  • マイク入力 ： 4
  • Hi-Z入力 ： 2
  • アナログ・ライン入力： 8
  • アナログ・ライン出力： 8
  • アナログ・モニター出力： 2（1 ステレオペア)
  • ヘッドフォン出力 ： 2 ステレオ（独立したミックスを出力可能）
  • ADAT ： S/MUXによるデュアルI/Oポートを使用し最高8チャンネ
  • S/PDIF： 1 ステレオインプット、 1 ステレオアウトプット
  • FireWire 800： (IEEE 1394b) デュアルポート
  • Thunderbolt （要：別売のオプションカード）： デュアルポート
  • ワードクロック： 1 入力、 1 出力
• A/D – D/A コンバーター
  • 対応サンプルレート(kHz)： 44.1, 48, 88.2, 96, 176.4, 192
  • A/D ビット当たりのサンプルレート： 24
  • 同時A/D 変換： 8 チャンネル
  • 同時 D/A 変換：n 14 チャンネル
  • アナログのラウンドトリップレイテンシー： 1.1 ミリセコンド（サンプルレート/96 kHz ）
  • 4つのUAD-2プラグインがシリアル接続したコンソールアプリケーション使用時のレイテンシー： 1.1 ミリセコンド（サンプルレート/96 kHz ）

アナログ I/O

• マイク入力 ： 1 – 4
  • ジャックタイプ：XLR メス
  • ファンタム電源： +48V
  • ダイナミック・レンジ： 118 dB (A–weighting)
  • SN比： 118 dB (A–weighting)
  • THD + N ： –110 dB
• Hi–Z 入力
  • ジャックタイプ： ¼” オス （モノラルのTSプラグ）)
  • ダイナミック・レンジ： 117 dB (A–weighting)
  • SN比： 117 dB (A–weighting)
  • THD + N ： –103 dB
• ライン入力 ： 1 – 4
  • ジャックタイプ： ¼”オス TRS バランス
  • ダイナミック・レンジ： 117 dB (A–weighting)
  • SN比： 117 dB (A–weighting)
  • THD + N ： –107 dB
• ライン入力 ： 5 – 8
  • ジャックタイプ： ¼” Male TRS Balanced
  • ダイナミック・レンジ： 117 dB (A–weighting)
  • SN比： 117 dB (A–weighting)
  • THD + N ： –107 d
• ライン出力 ： 1 – 8
  • ジャックタイプ： ¼” オス TRS バランス
  • ダイナミック・レンジ： 118 dB (A–weighting)
  • 周波数レスポンス 20 Hz – 20 kHz, ±0.1 dB
  • SN比： 118 dB (A–weighting)
  • THD + N ： –106 dB
• モニター出力 ： 1 – 2
  • ジャックタイプ： ¼” オス TRS バランス
  • 周波数レスポンス 20 Hz – 20 kHz, ±0.1 dB
  • ダイナミック・レンジ： 115 dB (A–weighting)
  • SN比： 114 dB (A–weighting)
  • THD + N ： –103 dB
• ステレオ・ヘッドフォン出力 ： 1 & 2
  • ジャックタイプ： ¼” オス TRS ステレオ/アンバランス
  • 周波数レスポンス 20 Hz – 20 kHz, ±0.1 dB
  • ダイナミック・レンジ： 113 dB (A–weighting)
  • SN比： 113 dB (A–weighting)
  • THD + N ： –101 dB

デジタル I/O

• S/PDIF
  • ジャックタイプ： フォノ (RCAピン)
  • フォーマット： IEC958
• ADAT
  • ジャックタイプ： Optical TOSLINK JIS F05
  • フォーマット：Format ADAT デジタル “Lightpipe” with S/MUX
  • チャンネルアサイン @ 44.1 kHz, 48 kHz Port 1 = チャンネル 1 – 8、ポート2 = 1 – 8 （ミラーリング）
  • チャンネルアサイン @ 88.2 kHz, 96 kHz Port 1 = チャンネル 1 – 4、ポート2 = チャンネル 5 – 8
  • チャンネルアサインs @ 176.4 kHz, 192 kHz Port 1 = チャンネル 1 – 2、ポート2 = チャンネル 3 – 4
• ワードクロック
  • ジャックタイプ： BNC
  • ロック・レンジ： 対応しているサンプルレートの±0.5%
  • ワードクロック入力ターミネーション ： 75 オーム、切替式
• 同期ソース
  • インターナル、ワードクロック、 S/PDIF、ADAT

電源要件

• 電源： 外部 AC – DC パワーサプライ 、 内蔵 DC – DC パワーサプライ
• AC コネクター・タイプ：IEC オス
• AC 入力電圧： 100V – 240V AC, 50 – 60 Hz
• DC コネクター・タイプ：XLR 4-ピン、ロック付きオス(Neutrik P/N NC4MDM3-H)
• DC 入力電圧： 12 VDC, ±5%
• 最大消費電力 6.5 アンペア

寸法・重量

• 寸法
  • 幅： 19インチ
  • 高さ： 1.75インチ（1Uラックサイズ）
  • 奥行（シャーシーのみ） 12.125インチ
  • 奥行（突起物を含む）： 13.5インチ
  • 梱包用箱の大きさ： 24 x 17 x 8（インチ）
• 重量
  • 梱包重量 （梱包品、アクセサリー含）： 8.2kg
  • 重量（ユニットのみ） 4.1kg
