MOOG



Minimoog VOYAGER は、1970年から1982年に（前）Moog Music で生産された伝説的なオリジナル Model D Minimoog の機能とサウンドを再現し再構成したものです。 Voyager Rack Mount Editionは、Voyagerのキーボードセクション、タッチサーフェース以外の機能を盛り込んだ１９インチ５Uのラックサイズのシンセサイザー。
太くて暖かく、深みのあるサウンドは、発表から30年以上経った現在でも世界中の多くのミュージシャンに愛されています。

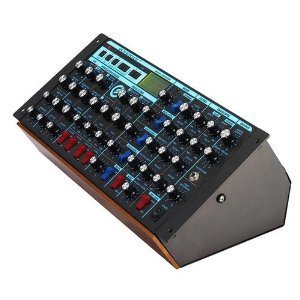

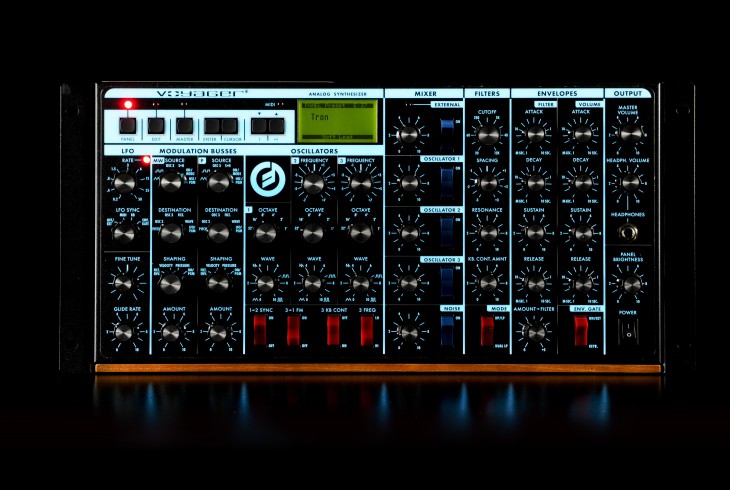

Moog Minimoog Voyager Rack



説明書は輸入品ですので英語となります。 Voyager ラックマウントエディションは、Voyagerのキーボードセクション、タッチサーフェース以外の機能を盛り込んだ１９インチ５Uのラックサイズのシンセサイザーです。Voyagerのキーボード付エディションあるいはラックマウントエディションとの組み合わせで、ポリフォニック（台数分のボイス数）に使用することも可能です。









■Oscillators Module（オシレーターモジュール）

３つの、ワイドレンジ、高安定性のボルテージ・コントロールド・オシレーター、連続可変の波形選択付

FREQUENCY controls (2) ：オシレーター＃１を基準として、オシレーター＃２と＃３の周波数を+/-７半音レンジで可変設定する。
OCTAVE selectors (3) ：オシレーターをオクターブステップで６オクターブの範囲で設定する。
WAVE controls (3) ：オシレーターの波形を連続的に可変選択する。三角波＞鋸歯状波＞方形波＞矩形波 1-2 SYNC switch：オシレーター＃２の波形をオシレーター＃１の周波数にシンクさせる。波形が複雑に変形され劇的な音色変化が得ら
RESONANCE control ：２つのフィルターのレゾナンスを調節する。通常のフィルターからフィルターによる発振まで可変可能。
KB CONT AMOUNT control ：キーボードのレンジに対してフィルターの周波数をその程度比例させて開くかを設定する。
DOUBLE LOWPASS / HIGHPASS・LOWPASS switch： ２つのフィルターを２つのローパスで使用するか、ハイパスとローパスの組合せで使用するかを切り替える。

■Mixer Module（ミキサーモジュール）

フィルターに入力する前の５入力のミキサー

Input Level contorls (5) ：３つのオシレーター、ノイズ、外部オーディオ入力の相互のレベルを調節する。
Input switches (5) ：各オーディオ信号を素早くオンオフするためのスイッチ。
External Level LED ：外部オーディオ信号のレベルをチェックするためのLED表示。

■Envelopes Module（エンベロープモジュール）

エンベロープモジュールは２つのADSR（アタック、ディケイ、サスティン、リリース）エンベロープを発生します。フィルターエンベロープはフィルターのカットオフ周波数をスイープし、またオシレーター波形の変調にも部入力のゲートで行うかを切り替える。

■LFO Module（エル・エフ・オー・モジュール）

ローフリケンシーオシレーター（ＬＦＯ）は三角波、方形波、サンプルアンドホールドとそれを滑らかにした波形を発生し、信号各部の変調に使用します。
RATE control ：ＬＦＯの周波数（レート）を０．２ヘルツから５０ヘルツのレンジで調節。
SYNC selector ：ＬＦＯをキーボード、またはMIDIのゲートにシンクさせるか、またはシンクさせないかを選択。
RATE LED ：ＬＦＯのレートをヴィジュアルに表示。

■Modulation Busses Module（モジュレーション・バス・モジュール）

モジュレーションホイールと外部ペダルのバス（経路）のソース（信号源）とデスティネーション（変調先）と信号のコントロール源を設定します。
SOURCE selectors (2) ：モジュレーションの信号源として、ＬＦＯの４つの波形、オシレーター＃３、外部変調入力の何れかを選択。
DESTINATION selectors (2) ：モジュレーションの変調先として、全てのオシレーター、オシレーター＃２のみ、オシレーター＃３のみ、オシレーター波形、フィルターの周波数、フne Tune Module（グライド、ファインチューンモジュール）

GLIDE ：演奏された鍵盤間の電圧変化のスピードを瞬間から数秒まで調節しグライド効果を設定。
FINE TUNE ：本機の最終のチューニングを調節。

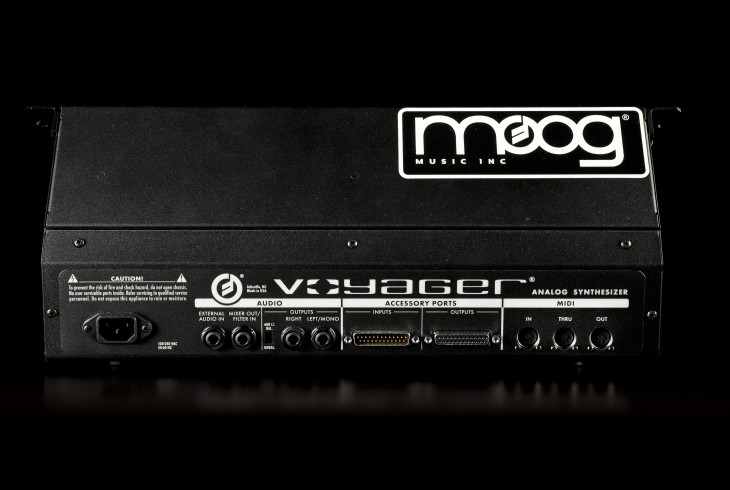

＊Rack Mount EditionにはAudio Out、Filter In、MIDI IN/OUTが装備、それ以外の入出力は外部ユニット接続端子で提供されます。 接続端子の、外部出力にはVX-351を使用、外部入力にはVX-352を使用します。 *100-240 VOLT 電源コネクター 切替なしに各国の電源に接続できます。



http://www.youtube.com/watch?feature=player_embedded&v=SWj6Avh3zzw

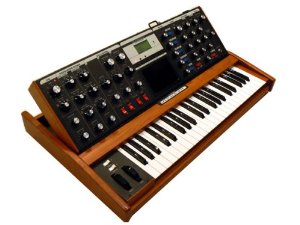

44鍵盤付きのキーボードタイプ Voyager

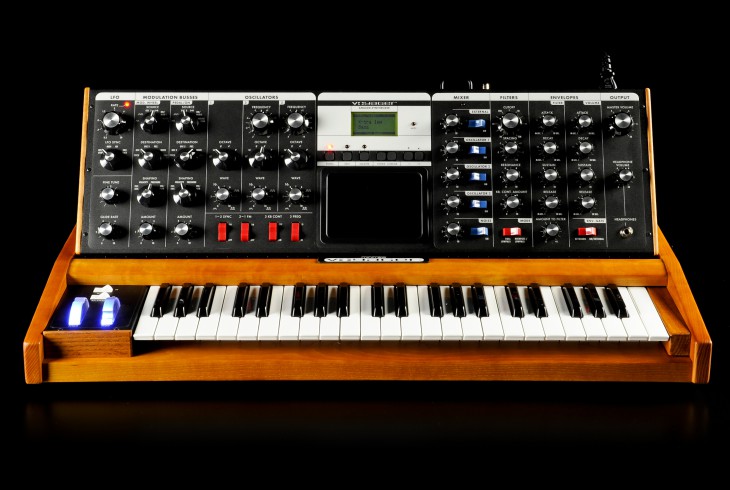

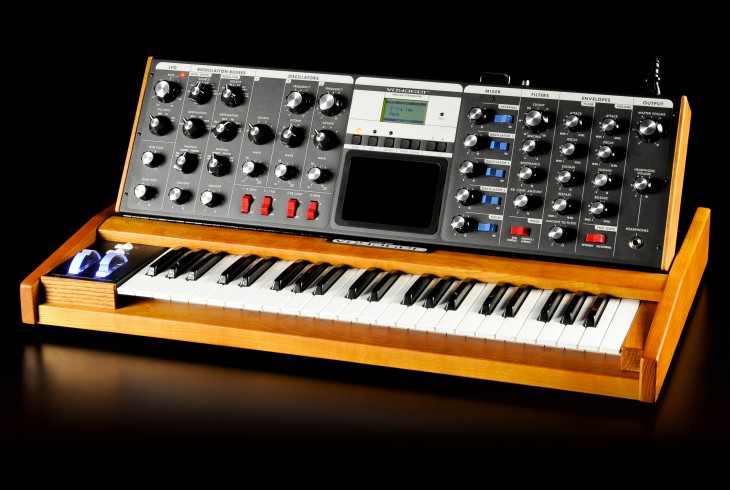

★Moog Minimoog Voyager Performer Edition V3





MINIMOOG VOYAGER はモノフォニックのアナログシンセサイザーです。 このシンセサイザーは、1970年から1982年に（前）Moog Music で生産された伝説的なオリジナル Model D Minimoog の機能とサウンドを再現し再構成したものです。さらに、新しい機能として、Tactexのマルチディメンションのタッチパネル、MIDI機能、広範囲な パッチ機能などを備えています。













■モノフォニック・アナログ・シンセサイザー
■同時発音数：1音
■鍵盤数：44鍵盤
■WHEELS ：キーボード左手のピッチホイールは+/-１オクターブまでのピッチベンドをコントロール。モジュレーションホイールはモジュレーションホイール・バスのゲインをコントロールします。
■GLIDE and RELEASE： キーボード左手のGLIDEスイッチはグライドの瞬時のオンオフを切替。RELEASEスイッチはリリースのオンオフを瞬時に切り替えます。
■TACTEX TOUCH SURFACE： TACTEXタッチパネルは、上下左右の位置情報と押す力の情報を総合して３つの連続可変のコントロール信号を生成し、フィルターをコントロールします。
■ペダル/コントロール入力：外部のエクスプレッションペダルか外部のコントロールボルテージを接続して、一部のパラメーターをコントロールが可能。
■ゲート/フットスイッチ入力：外部のゲート信号かフットスイッチを接続して、一部のパラメーターをオンオフまたはコントロールすることが可能。
■MIXER EXT IN 入力：ミキサー部のEXTERNALへ外部の信号（楽器/ラインレベル）を入力します。
■MIX OUT /FILTER IN：このジャックはTRSでMIX OUTとFILTER INに接続されます。MIX OUTはフィルターに入る前のミキサーのミックス信号が出力されます。
■AUDIO OUT 出力（ステレオ）
■MIDI IN, THRU, OUT ジャック
■100-240 V 電源コネクター（切替なしに各国の電源に接続できます。）
■外形：44cm x 78cm x 11cm
■重量：15Kg

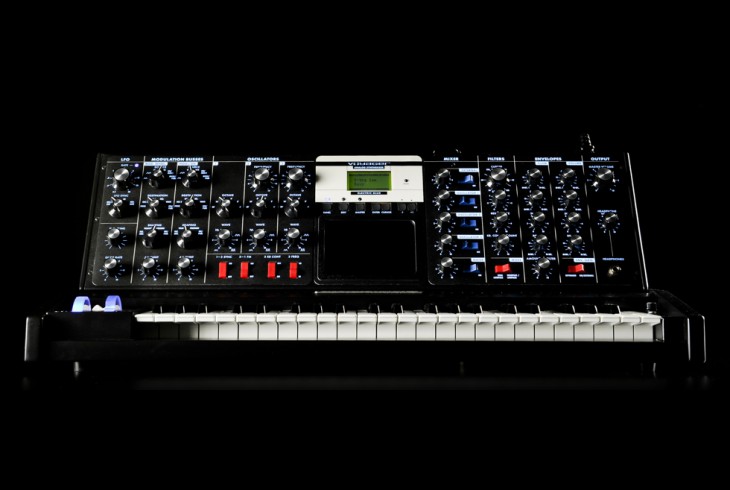

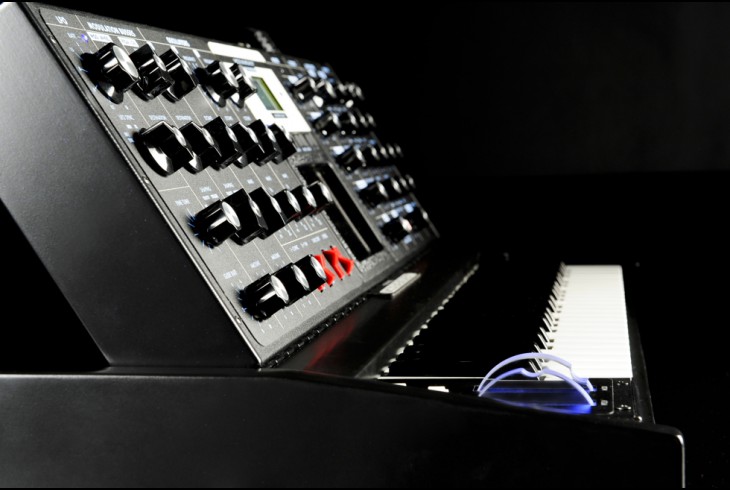

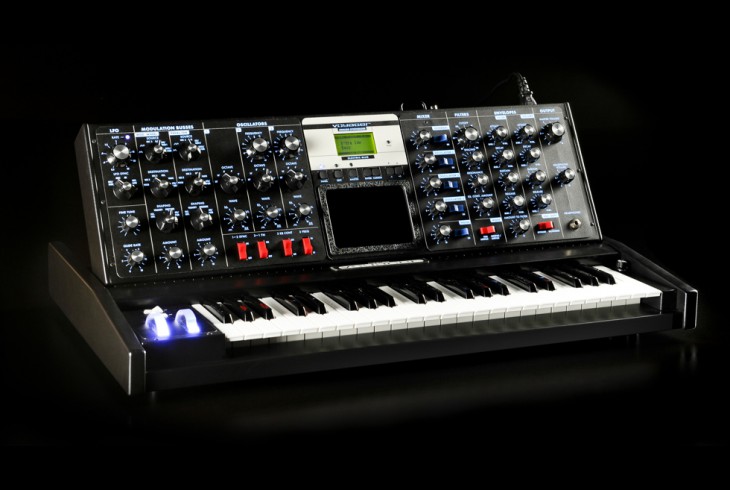

暗闇に青く光る minimoog Voyager ボイジャーブルー

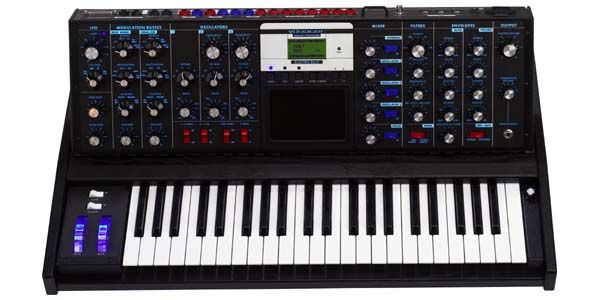

★MOOG MUSIC ( モーグミュージック ) / minimoog Voyager Electric Blue Ver.3



MINIMOOG VOYAGER はモーグ博士設計の「本物のモーグ」最後のモノフォニックのアナログシンセサイザーです。





伝説的なオリジナル Model D Minimoog の機能とサウンドを再現し再構成したMINIMOOG VOYAGER。
新しい機能としてTactexのマルチディメンションのタッチパネル、MIDI機能、広範囲なパッチ機能などを備えています。
信号はまず、3つのワイドレンジ、高安定性のボルテージ・コントロールド・オシレーターで生成されます。
加えてノイズ源、外部オーディオ入力とそのプリアンプによっても信号源が用意されます。
この信号は、変調器として用意された2つの“Moog style”のローパスフィルターとVCAでサウンドとして完成されます。
変調源としては、2つのエンベロープジェネレーターとマルチウェーブLFOが用意されています。
44鍵キーボード、ピッチベンド、モジュレーション・ホイール、Tactexタッチパネルと、多くのコントロール/ペダル入力ジャックを装備。
キーボードタイプのキャビネットは、操作面の傾斜角度が変えられます。

プリセットも7バンク、896プリセットを用意しています。



■モノフォニック・アナログ・シンセサイザー

■同時発音数：1音

■鍵盤数：44鍵盤

■WHEELS ：キーボード左手のピッチホイールは+/-１オクターブまでのピッチベンドをコントロール。モジュレーションホイールはモジュレーションホイール・バスのゲインをコントロールします。

■GLIDE and RELEASE： キーボード左手のGLIDEスイッチはグライドの瞬時のオンオフを切替。RELEASEスイッチはリリースのオンオフを瞬時に切り替えます。

■TACTEX TOUCH SURFACE： TACTEXタッチパネルは、上下左右の位置情報と押す力の情報を総合して３つの連続可変のコントロール信号を生成し、フィルターをコントロールします。

■ペダル/コントロール入力：外部のエクスプレッションペダルか外部のコントロールボルテージを接続して、一部のパラメーターをコントロールが可能。

■ゲート/フットスイッチ入力：外部のゲート信号かフットスイッチを接続して、一部のパラメーターをオンオフまたはコントロールすることが可能。

■MIXER EXT IN 入力：ミキサー部のEXTERNALへ外部の信号（楽器/ラインレベル）を入力します。

■MIX OUT /FILTER IN：このジャックはTRSでMIX OUTとFILTER INに接続されます。MIX OUTはフィルターに入る前のミキサーのミックス信号が出力されます。

■AUDIO OUT 出力（ステレオ）

■MIDI IN, THRU, OUT ジャック

■100-240 V 電源コネクター（切替なしに各国の電源に接続できます。）

■外形：44cm x 78cm x 11cm

■重量：15Kg

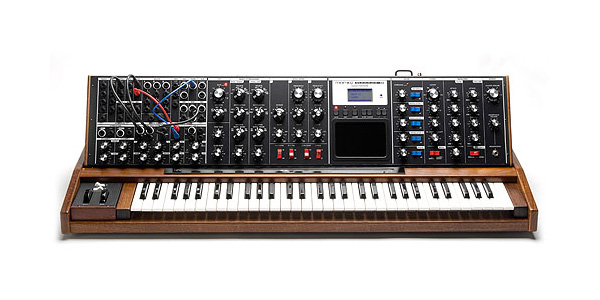

Minimoog Model D 誕生４０周年を記念して製作される
モジュラーシステム機能を装備したVoyager XL



★MOOG MUSIC ( モーグミュージック ) / Minimoog Voyager XL





100% アナログサウンドエンジンのモノフォニック・シンセサイザーです。オリジナル Model D Minimoogの機能とサウンドを再現、再構成し、さらに、新たにパッチングが容易にできるようにVX351、VX352、CP251の機能と同じ各種 CV OUT/INと追加機能をパネルにレイアウト。さらに、XL独自の500mmリボンコントローラーも装備。



■アナログシンセサイザー

・Minimoog Model D 誕生40周年を記念して製作されるモジュラーシステム機能を装備したVoyagerです。

・ 鍵盤は61鍵。基本のシンセ部はVoyager Performerと同じ構成。それにパッチングが容易にできるようにVX351、VX352、CP251の機能と同じ各種CV OUT/INと追加機能をパネルにレイアウト。さらにXL独自の500mmリボンコントローラーを装備、連続の演奏に、モジュレーションに使用できます。

仕様
・100% アナログ サウンドエンジン
・MINIMOOG VOYAGER XL はMinimoog Voyagerサウンドエンジンに基づいて設計されています。

鍵盤
・61鍵ベロシティ付、アフタープレッシャー付

リボンコントローラー
・500mm リボンコントローラーを鍵盤側の中央に装備。センターポイントを鍵盤の中央Cに合わせています。出力はサンプルが可能で CV-OUT (-5V to +5V) と GATE-OUT (0V to +5V)を持っています。

・コントロールボルテージ（CV）出力 (x20)
・ゲート出力 (x3)
・パッチジャック (top jack Ring-Powered) (x3)
・コントロールボルテージ（CV）入力 (x10)
・Gate 入力 (x4)
・アクティブ アッテネーター (x2)
・4入力ミキサー
・Lag プロセッサー
・LFO 2
MIDIシンクが可能なLFO。レートは0.02Hz (50 S) から 20Hz (0.05 S)。このレンジはVoyager本体のLFOより広くなっていて、例えば非常に遅いモジュレーションが可能です。

・電源：100-250 VAC, 50-60 Hz.

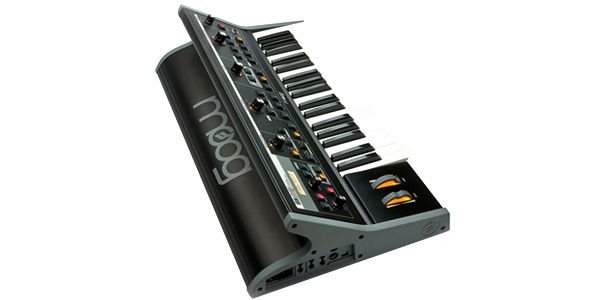

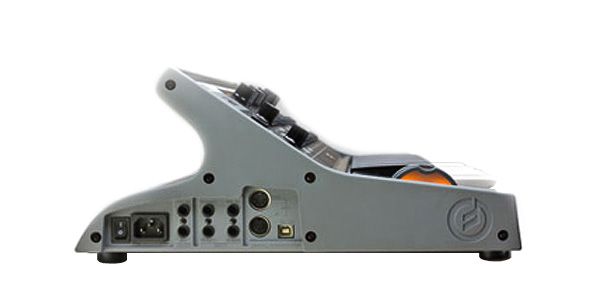

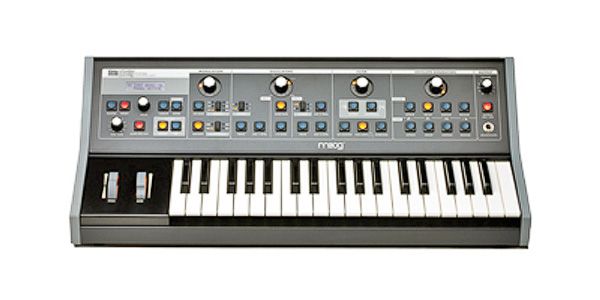

★ Moog Little Phatty Stage II モーグ



MIDIインターフェースにUSB接続を追加！アルペジエーター機能を追加
アナログシンセのリアルな操作感にこだわりながら同時にコストダウンも実現。





シンプルにまとめられたコントロールは、視認性に優れた大きな自照式ボタンでパラメーターを選んで、各セクションに用意されたコントロールノブを回すという、至ってシンプルで直感的なインターフェイスを採用しています。しかも、新たに採用された新技術「RAC（Real Analog Control）」によって、操作中はノブと音源回路の間にデジタル回路が介在せず、ダイレクトに音源をコントロールすることが可能です。この結果、メモリー付きシンセでは不可避だった「階段状のパラメーター変化」を一掃し、正に指先と回路が直につながった感触を味わうことができるのです。
「ステージII」に進化したLittle Phattyは、PCとの連携やアルペジエイターの装備など、演奏面以外での装備の充実が魅力。キーボーディスト以外のクリエイターの方にも、Moogの魅力を存分に味わって頂けるモデルになりました。

■アナログ・モノ・シンセサイザー
■同時発音数：1音
■鍵盤数：37鍵
■プリセット:１００音色
■オクターブシフト可能
■音源：アナログ2VCO、24dB LPF、1VCA
■モジュレーション：4波形のLFO、6ソース 4デスティネーションのMod Bus
■アルペジエーター搭載
■USB接続のMIDIインターフェース搭載
■MIDI：MIDI In/DIN、MIDI Out/DIN、MIDI USB In/Ou
